差分晶振工作原理及特性,你了解多少?

       在晶振领域有一个“高贵”的晶振，那就是差分晶振/差分振荡器。与普通晶振相比，差分晶振有哪些特别之处?

　　一、差分晶振概念

　　差分晶振是指能够输出差分信号的晶振，输出差分信号使用2种相位彼此完全相反的信号，从而消除了共模噪声,并产生一个更高性能的系统。

　　二、差分晶振优势

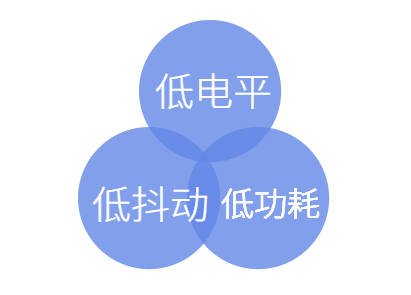

　　差分晶振具有低电平,低抖动，低功耗等特性。差分晶振作为目前行业中高要求、高技术石英晶体振荡器，具有相位低、损耗低的特点。因此也被称之为"低抖动振荡器，低抖动石英晶振,低相位晶振,低损耗晶振”。

　　① 能够很容易地识别小信号。

　　② 对外部电磁干扰(EMI)是高度免疫的。

　　③ 能够从容精确地处理'双极'信号。

　　三、差分晶振参数信息

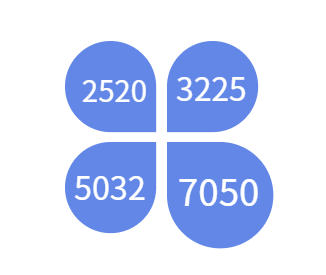

　　差分晶振一般为六脚贴片，工作温度范围-40℃~+85℃，差分晶振的频率相对都比较高，比如从50MHz起可以做到700MHz或者更低和更高频率，且任意频率精确到个位小数点后六位。电源电压能够做到2.5V-3.3V之间。例如：2.25V、2.5V 、3.0V、3.3V、3.6V 可任意选择应用。常见的封装尺寸有7050(7.0*5.0mm)、5032(5.0*3.2mm)、3225(3.2*2.5mm)，更小封装可达到2520(2.5*2.0mm)，常用的输出方式主要有LVPECL和LVDS两种。

　　四、差分晶振应用领域

　　由于许多高性能的协议使用差分信号，故而差分晶振广泛应用于5G通讯设备、机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA，SAS，光纤通信，10G以太网及各种频率控制设备上。
